Cúpula geodésica tipo 2V

En estas semanas de confinamiento he realizado muchas tareas pendientes, entre las que se encuentra la construcción de una cúpula (dome) geodésico de tipo 2V con pajitas tipo Ikea.

Lo primero fue diseñar los conectores con Freecad, de dos tipos: hexagonales y pentagonales.

Adjunto ficheros stl. conectores

Posteriormente, y mediante una «dome calculator», calculé el tamaño de las pajitas  que necesitaba (tipo A , tipoB).

http://desertdomes.com/rev2calc.html

No obstante había que tener en cuenta el tamaño del conector, en mi caso de punto a punto es de 2,5 cm. Así pues con un tamaño de pajita de tipo A de 15,5 le sumé 2,5 y por tanto introduje 18 en la «come calculator».

Introduje las medidas en la «dome calculator». Y me proporciono las siguientes medidas.

Es cierto que el tamaño de las pajitas tipo B (15, 917 cm) hay que restarle 2,5 cm (tamaño del conector). Así pues me quedaron las siguientes medidas:

  • Pajita tipo A = 15, 5 cm.

  • Pajita tipo B= 13,417  cm.

Ahora sólo nos quedaba cortar las pajitas y ponernos (mis hijas (Alba y María) y un servidor) manos a la obra.

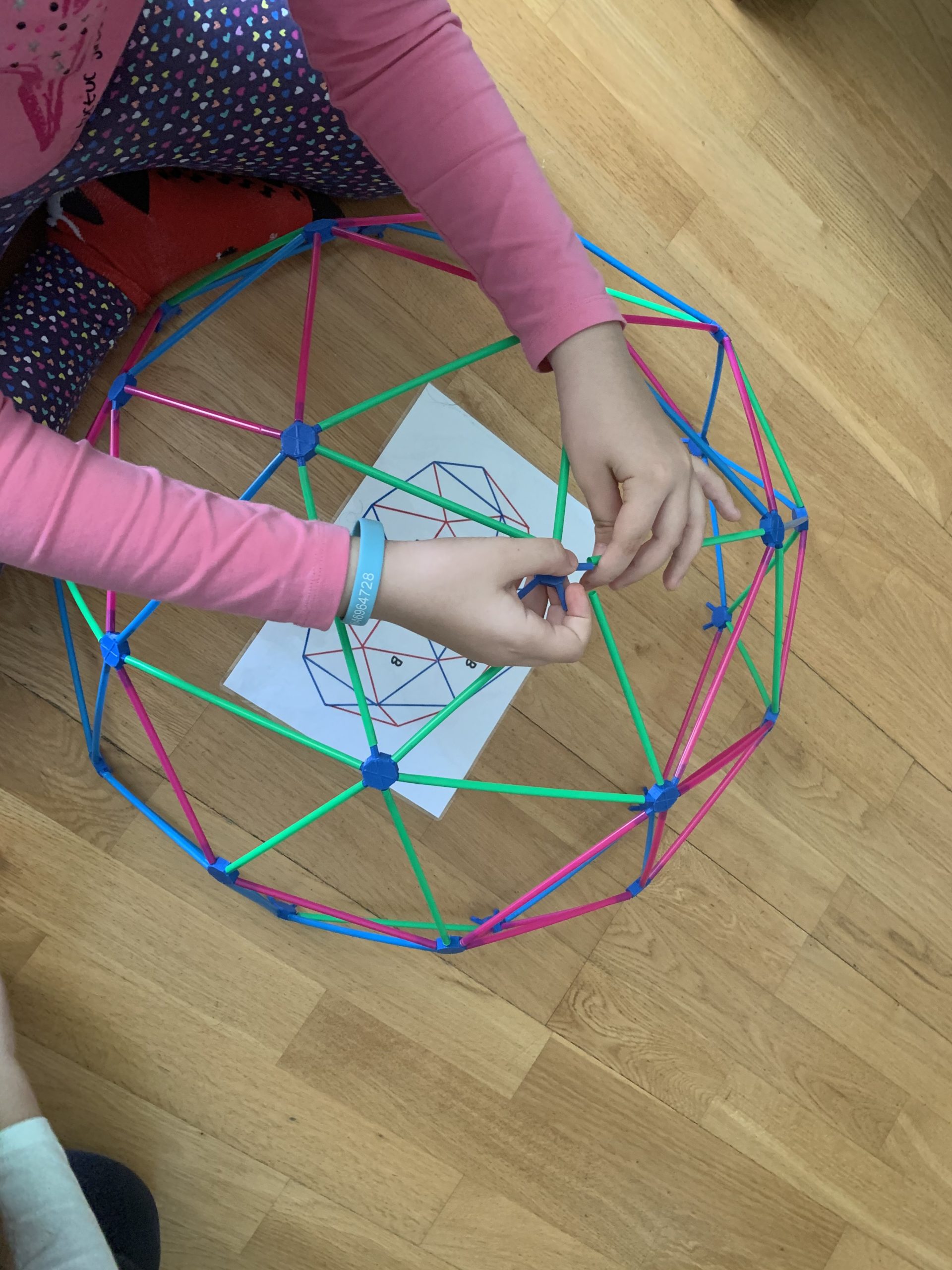

El resultado lo podéis observar en las siguientes imágenes.

El siguiente proyecto, una cúpula en el instituto y de madera,  con un diámetro de 2,20m y en el que se puedan realizar talleres o charlas…..o yoga…etc..
